产品名称：CDW-15000型立式荧光磁粉探伤仪
所属分类：磁粉探伤仪
发布时间：2025-02-08
产品摘要：CDW-15000型立式荧光磁粉探伤仪为机电分立式、多组合结构，主要用于检查阀门轮类工件内外表面、端面及其近表面任意方向...
182-6235-6888
产品介绍

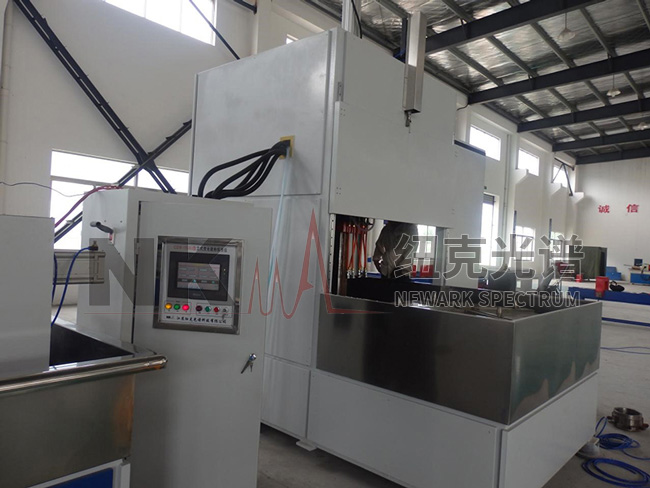

CDW-15000型立式荧光磁粉探伤仪为机电分立式、多组合结构，主要用于检查阀门轮类工件内外表面、端面及其近表面任意方向的裂纹缺陷。
自动控制时设备自动执行PLC内部自动程序，实现上料、传送、夹紧、磁悬液喷洒、复合磁化、气缸、下料、退磁等过程。

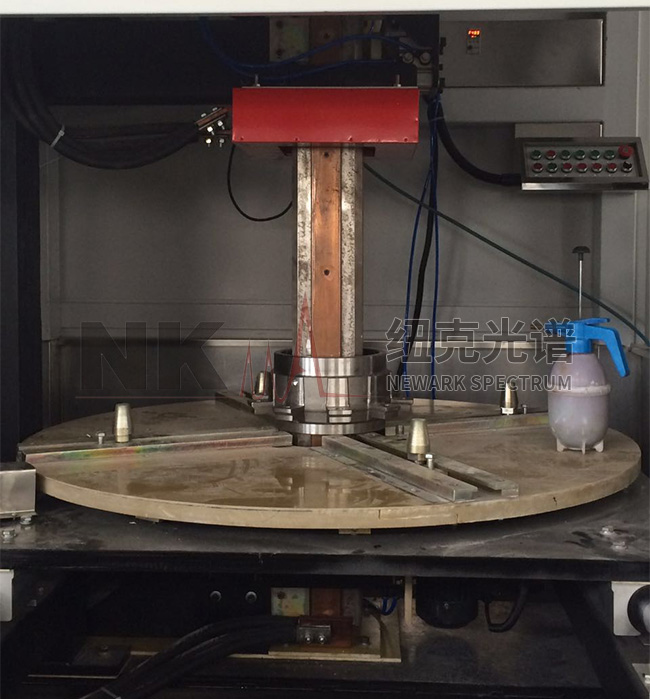

磁轭磁化装置采用立式结构，安装在一平台上，位于设备的中间，工件磁化时由气缸驱动进入和退出。闭路磁轭磁化装置为C、I形状，C形部分为固定铁芯，I部分为活动铁芯，均由高导磁矽钢片制作。I形活动铁芯亦由气缸驱动，自上而下，进行磁轭的闭合和打开。在C固定铁芯和I形活动铁芯上设置三组铜排，互相绝缘，通过连接构成三匝中心导体穿棒。纵向磁化线圈分别安装在I形活动铁芯的上面和下面，形成闭合的磁场，对工件进行纵向感应磁化探伤。磁悬液喷淋安装在磁化铁芯上，自上而下对工件进行磁悬液喷淋。
