产品名称:CDW-4000型荧光磁粉探伤检测线
所属分类:磁粉探伤机
发布时间:2025-02-08
产品摘要:检测工件:轴承的内、外套圈(类似图片) 设备磁化原理及性能介绍CDW-4000型荧光磁粉探伤检测线(上、下夹紧)为机电分...
产品介绍

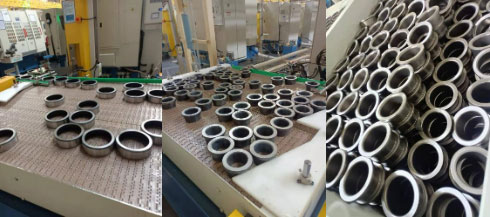

检测工件:轴承的内、外套圈(类似图片)
设备磁化原理及性能介绍

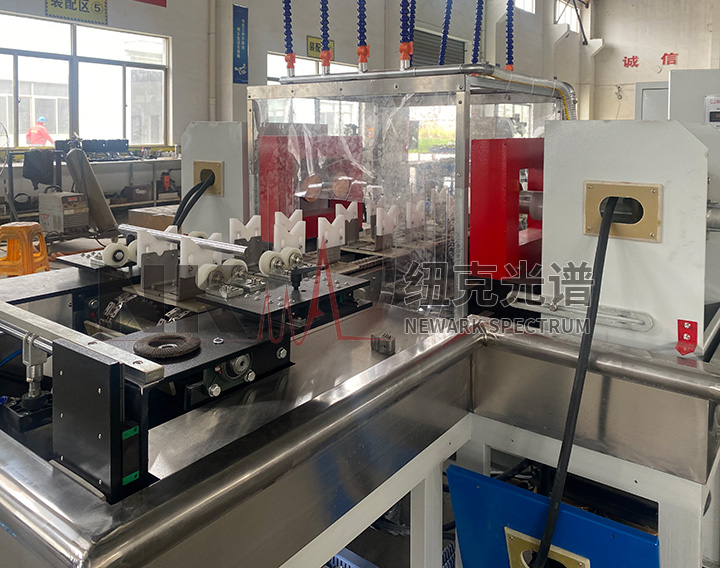

CDW-4000型荧光磁粉探伤检测线(上、下夹紧)为机电分立式、多组合结构(单排链条输送结构,上下夹紧)。主要用于湿式磁粉法检查工件外表面及其近表面任意方向的裂纹缺陷。该设备由电气控制系统、电源系统、辅助操作系统、步进机构、磁悬液喷淋回收循环系统、暗房荧光观察系统、退磁系统等几大部分组成。
设备的周向磁化采用芯棒感应方法,纵向磁化采用线圈外加磁场方法,一次性复合磁化,全方位检查工件表面及其近表面的各种裂纹、细微缺陷。交流磁化电流均带断电相位控制,既适合连续法,又可进行剩磁法探伤检测。
设备的控制电路采用可编程序控制器系列产品(简称PLC)集中控制,具有手动控制和自动控制功能,手动控制时可进行设备的每个功能动作的单步手动操作控制。自动控制时设备自动执行PLC内部自动程序,实现: 上料(人工)→步进传送→气缸夹紧→磁悬液喷洒→复合磁化(磁化二次)→气缸返回→步进传送下料→荧光暗室观察→退磁等一系列动作的半自动化控制。自动程序连续执行,循环往复。如需要立即结束,按动复位按钮开关,自动程序立即结束,回到初试状态。
主电路采用可控硅无级调压技术,设备的周、纵向磁化电流实现无级可调。设备采用专用数字式显示表, 度高,全部模块化设计,安全可靠,操作维护及其方便。
主要技术参数
1、周向磁化电流:AC:0-4000A有效值,数字显示,带断电相位控制;
2、纵向磁化磁势:AC:0-16000AT有效值,数字显示,带断电相位控制;
3、磁化方式:周向磁化、纵向磁化、复合磁化;
4、暂载率:≥35%,连续磁化时间 3S;
5、磁化灵敏度:A型15/50试片清晰显示;
6、控制方式:手动、自动;
7、工作节拍:约1件/10s(不含上、下料及人工观察时间);
8、电极间距: 0-150mm(可定制);
9、芯棒运动方式:气动;
10、退磁方式:穿过线圈远离法;
11、退磁效果:≤3Gs;
12、紫外线强度:距光源380mm工件表面处强度≥4000μW/cm2;
13、气源:0.4-0.7Mpa;
14、电源:三相四线380V±10% 50Hz ;
15、使用环境条件:温度:-5℃~+45℃。
空气相对湿度:≤90%。
